Gleitschleifen / Trowalisieren®

Auswahl der optimalen Schleifkörpergeometrie für ein perfektes Ergebnis

Unsere Gleitschleifanlagen sind für Ihre empfindlichen Teile ausgelegt. Bauteile die leicht zu Deformation neigen, werden in unseren Gleitschleifanlagen schonend entgratet.

Anlagentechnologien zum Gleitschleifen/Trowalisieren

  • Rundvibratoren bis 1500 Liter
  • Fliehkraftschleifanlagen bis 650 Liter
  • Durchlaufanlagen bis 2500 Liter

Schleifkörpergeometrien

  • Über 45 Geometrien ständig auf Lager
  • Abgestimmt auf Ihre Produkte

Temporärer Korrosionsschutz

  • Standard für korrosionsanfällige Produkte

Was ist Gleitschleifen oder Trowalisieren?

Trowalisieren® oder Gleitschleifen ist ein Schleifverfahren für Ihre Massenteile aus Stahl und Buntmetall, selten auch Materialien wie Kunststoff, Elastomere und Holz.

Ziele des Gleitschleifens bzw. Trowalisierens®

In erster Linie geht es darum, Kanten mit Grat zu verrunden oder zu entgraten. Auf technischen Zeichnungen findet man oft den Hinweis wie „gleitgeschliffen“, „trowalisiert®“, „gratfrei“ ohne eine weitere Definition. Hier geht es in erster Linie darum, die Verletzungsgefahr bei einer Montage von Bauteilen zu vermeiden. Ein weiterer Grund ist, bei einer nachträglichen Beschichtung die Haftung im Kantenbereich sicherzustellen. Bei galvanischen Beschichtungen wird so ein Schichtaufbau im Kantenbereich verhindert.
Wenn in einer technischen Zeichnung ein definierter Kantenabtrag vorgegeben ist, z. B. „Abtrag 0,3mm bis 0,5mm (DIN ISO 13715:2000-12)“ hat dieser Kantenzustand oft eine Funktion, wie ein vollständiges Aufliegen von einem Flansch zum Gegenstück. Beim Gleitschleifen entsteht jedoch keine symmetrische Kante, wie z. B. beim Drehen oder Fräsen. Es ist ein Verrunden. Der Verrundungsverlauf ist unregelmäßig.
Andererseits gibt es Anwendungsfälle, wo durch ein Gleitschleifen die Rauigkeit (Ra, Rz) nach Vorgabe minimiert wird. Ebenso können durch einen Trowalisierprozess® Bautteilabmessungen gezielt beeinflusst werden.

Verfahrensbeschreibung

Im Grunde genommen ist jedoch immer das gleiche Verfahren: Schleifkörper (auch Chips genannt) werden zusammen mit den Bauteilen in einen Arbeitsbehälter gefüllt. Bauteile und Schleifkörper werden in Relativbewegung gebracht und gleitgeschliffen oder trowalisiert®.
Bei der Bearbeitung wird laufend Prozesswasser zum Spülen zu- und abgeführt. Dem Prozesswasser sind Additive zugesetzt, die den Gleitschleifprozess unterstützen.
Nach dem die Bearbeitungsvorgabe erfüllt ist, werden Ihre Bauteile von den Schleifkörpern getrennt und getrocknet. Die Trocknung erfolgt je nach Bauteil mit Heißluft oder Maiskolbenschrot.
Das Gleitschleifen bzw. Trowalisieren@ ist ein seit Jahrzehnten etablierter Prozess.

Bearbeitung empfindlicher Bauteile und Wirtschaftlichkeit

Besonders empfindliche Bauteile, die ein hohes Stückgewicht haben, werden nicht wie Massenteile gleitgeschliffen. Hierzu werden Troganlagen eingesetzt. Wenn es die Bauteilgröße zulässt, werden diese Troganlagen mit Schotts unterteilt um mehrere Bauteile gleichzeitig zu trowalisieren@. Durch diese Schotts wird verhindert, dass die Werkstücke sich berühren und es zu Beschädigungen kommt. Die Gleitschlifftechnik ist die Gleiche.
Um Ihre Massenteile wirtschaftlich gleitschleifen zu können, gibt es verschiedene, auf Ihre Bedürfnisse abgestimmte Anlagentechnologien bei IG Oberflächentechnik wie das Flächenbandschleifen oder Bürstentgraten. Ihre korrosionsanfälligen Bauteile erhalten bei uns natürlich einen temporären Korrosionsschutz.

Beispiel Durchlaufgleitschleifanlage:

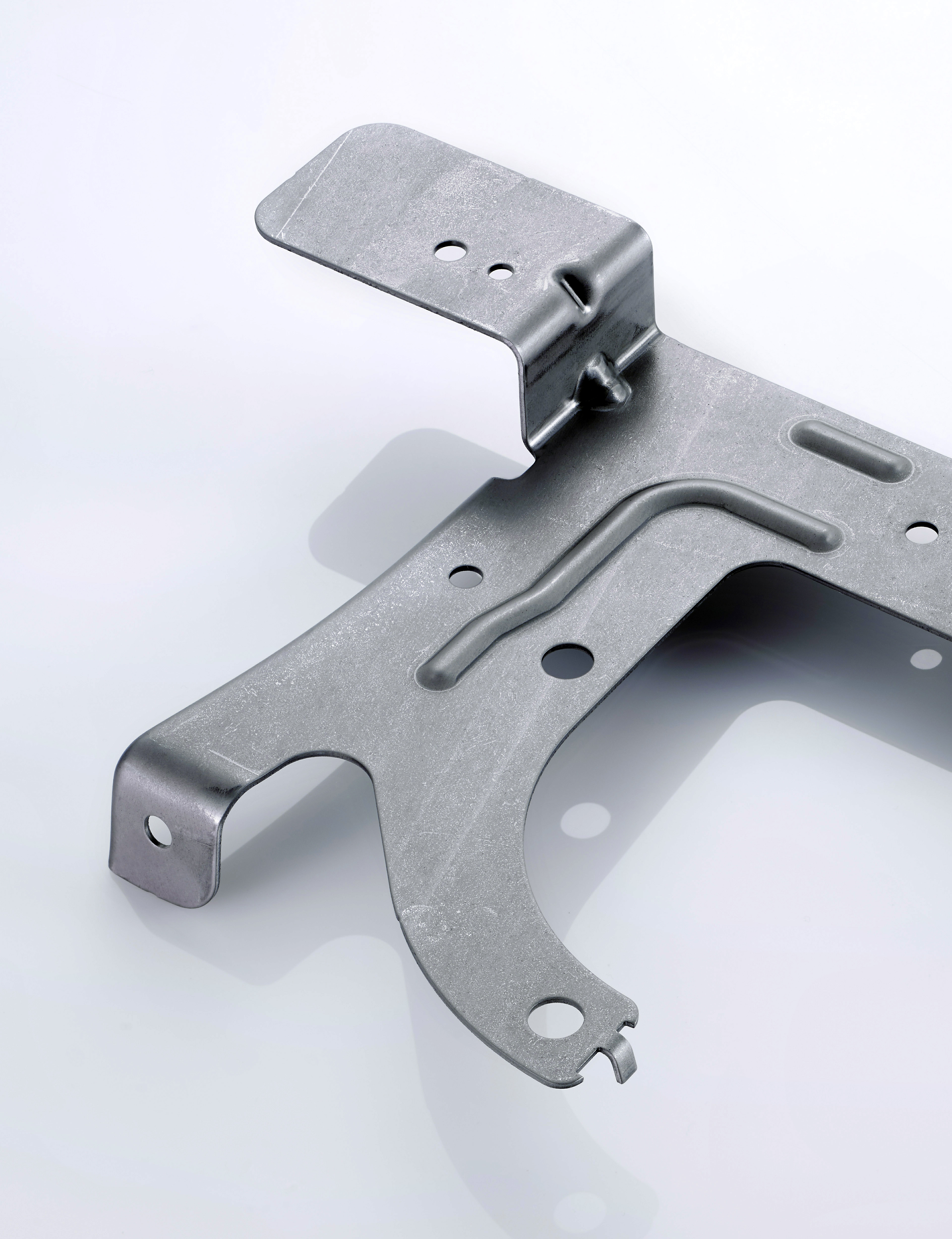

Halter mit Arretierungsnase

Gleitschleifen Trowalisieren in der Durchlaufgleitschleifanlage - Gleitschleifen im Lohn

Die Arretierungsnase ist bei der Machbarkeitskeitsbewertung für das Gleitschleifen besonders zu berücksichtigen. Hier kommt nur eine Technologie in Betracht: Gleitschleifen in der Durchlaufgleitschleifanlage. Natürlich zugeführt über ein Zufuhrförderband, getaktet.

Beispiel Fliehkraftschleifen:

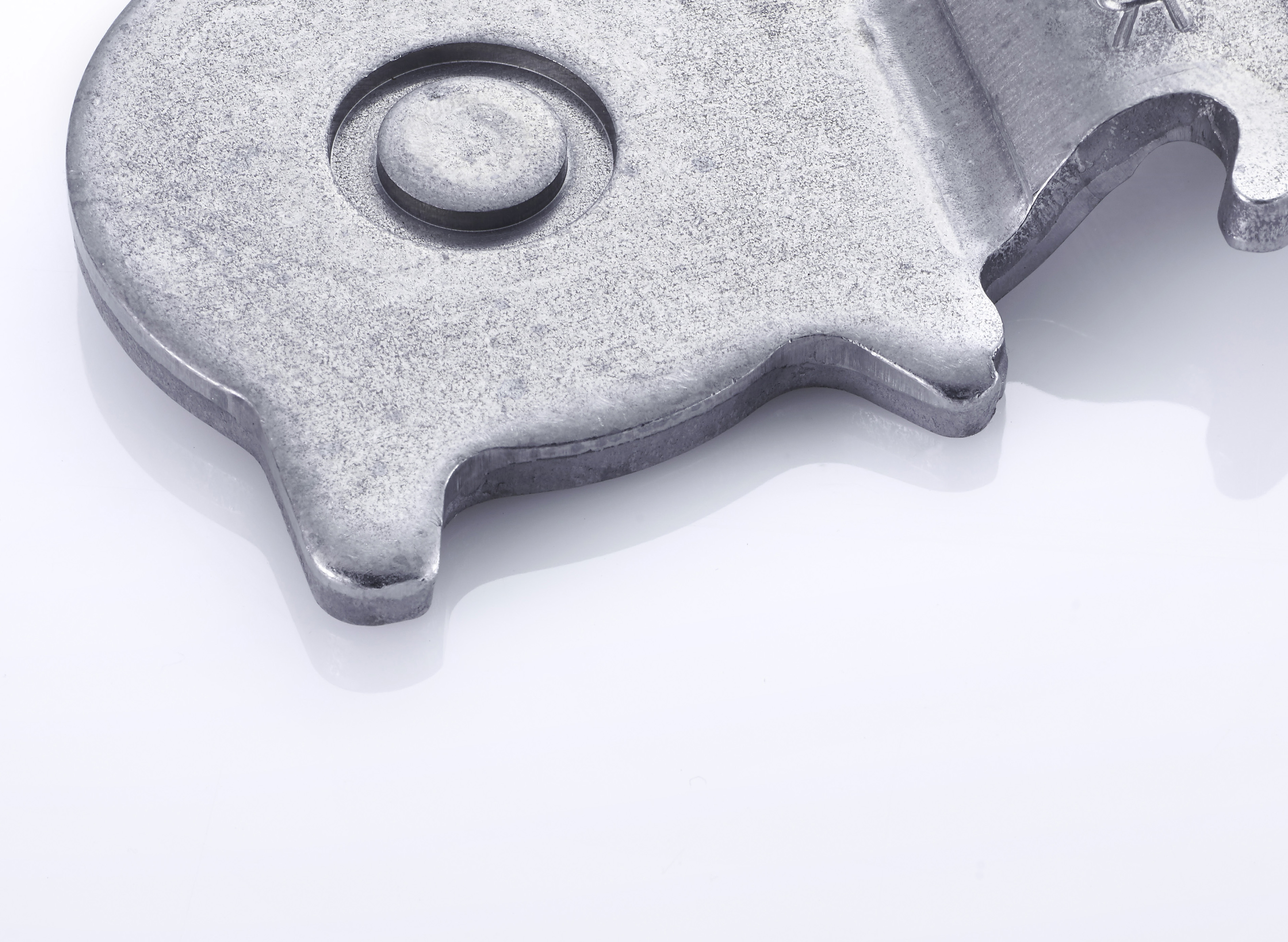

Einzelteil aus einer Baugruppe

Gleitschleifen Trowalisieren Entgraten in der Fliehkraftgleitschleifanlage - Trowalisieren im Lohn

Entgraten durch Gleitschleifen mit definiertem Kantenabtrag (0,3 bis 0,5 mm), sichergestellt in einer Fliehkraftgleitschleifanlage. Auswahl der Schleifkörper: stark schleifend. Die Geometrie der Schleifkörper ist so abgestimmt, dass ein Verklemmen prozesssicher verhindert wird.

Beispiel Gleitschleifen/Trowalisieren®:

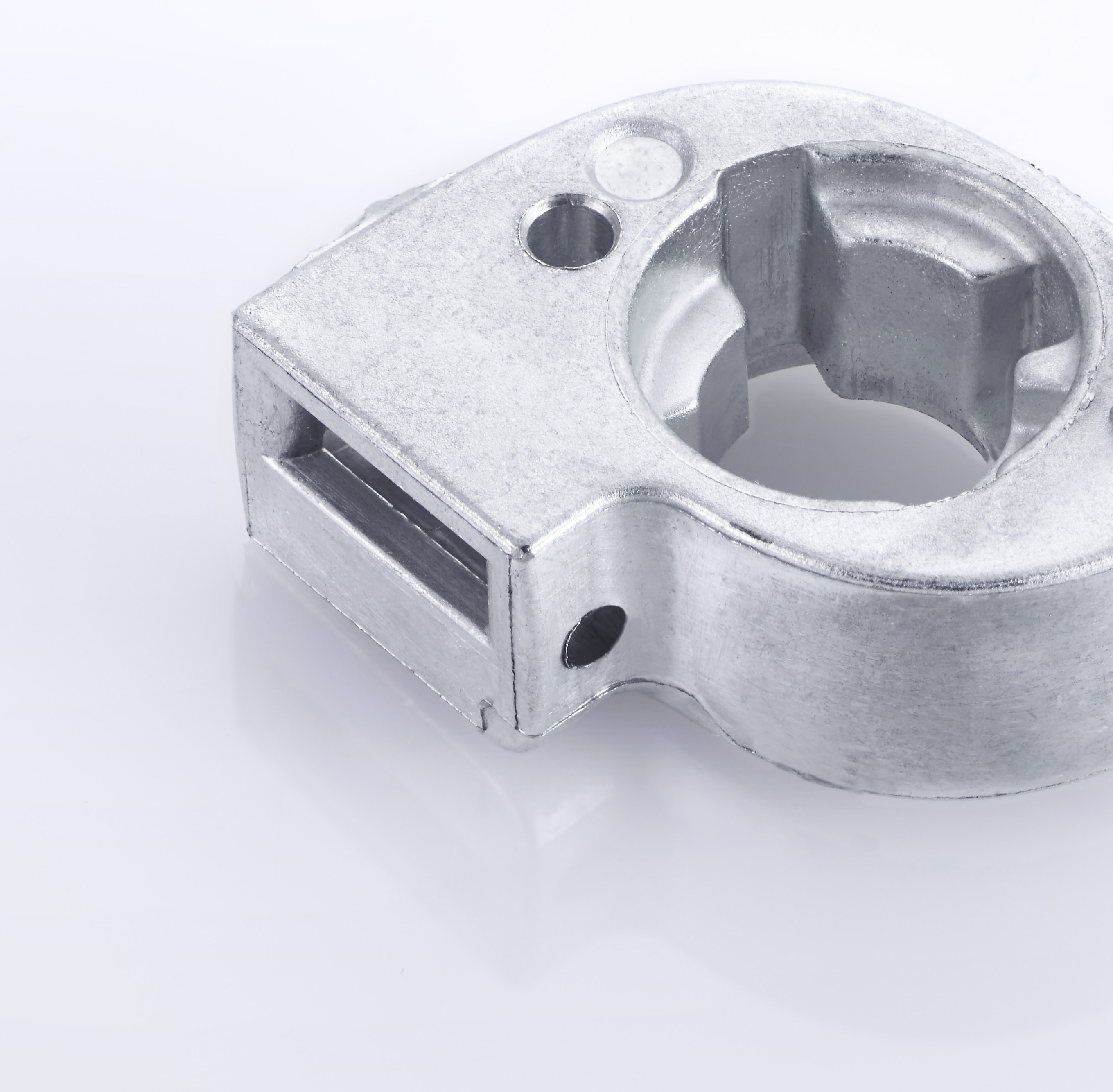

Alu Druckguß Schlüsselaufnahme

Rückstandsfrei Gleitschleifen Trowalisieren

Wie stellen wir sicher, dass beim Gleitschleifen keine Rückstände in den Kanälen und Öffnungen verbleiben? Durch eine Machbarkeitsbewertung im Team, mit einem speziell abgestimmten Maschinenpark mit Mitarbeitern, die wissen was der Kunde möchte.

Wir sind Ihr Partner für Trowalisieren und Gleitschleifen im Lohn – Testen Sie uns! Rufen Sie uns an unter +49 (0) 2763-212780 oder schreiben Sie an info@igoberflaechentechnik.de.

Sehen Sie hierzu auch den Unternehmensfilm von IG Oberflächentechnik.
